All'epoca il TNC veniva venduto senza alcun cavo, in compenso ci sono gli spinotti con cui darsi da fare per prepararli



TNC

CABLAGGI

Radio Antenna +

TNC IN ACTION

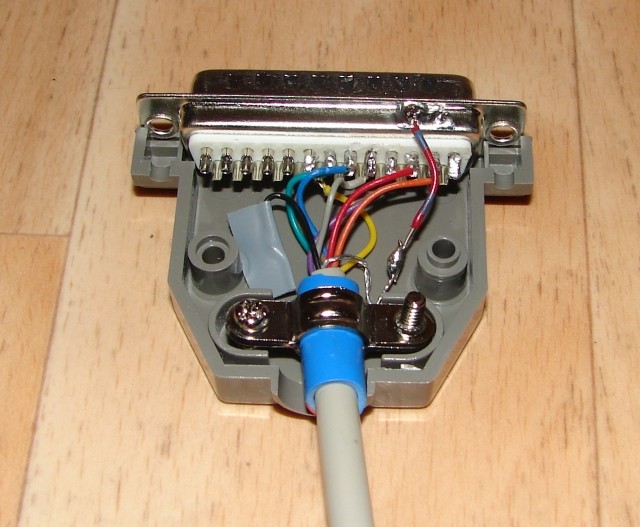

Per il collegamento al PC ho preferito modificare un cavo già pronto in modo da poter sostituire il connettore maschio a 9 pin e inserirne uno da 25 da attaccare nel DB-25 del TNC

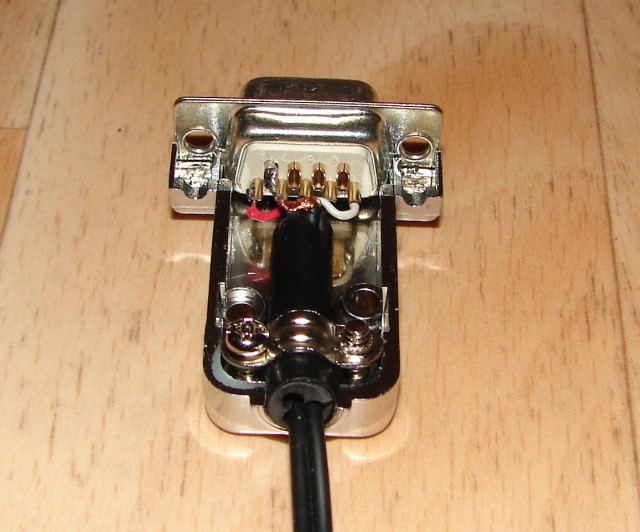

Questo invece è il cavo radio appena terminato: si tratta del connettore seriale a 9 pin che va inserito dietro al TNC

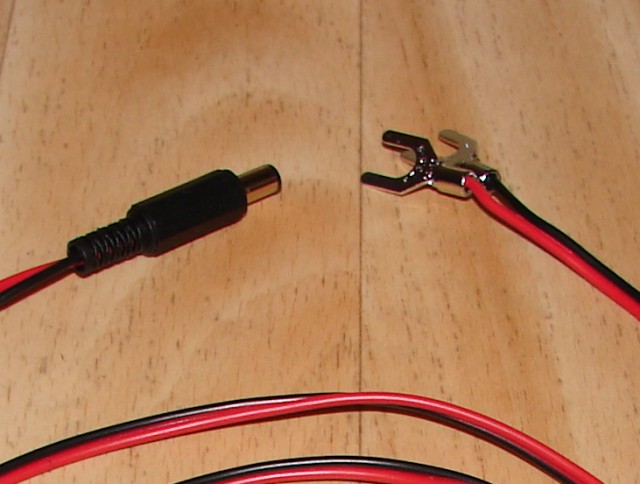

Niente di speciale, ma anche quello per l'alimentazione ora è pronto

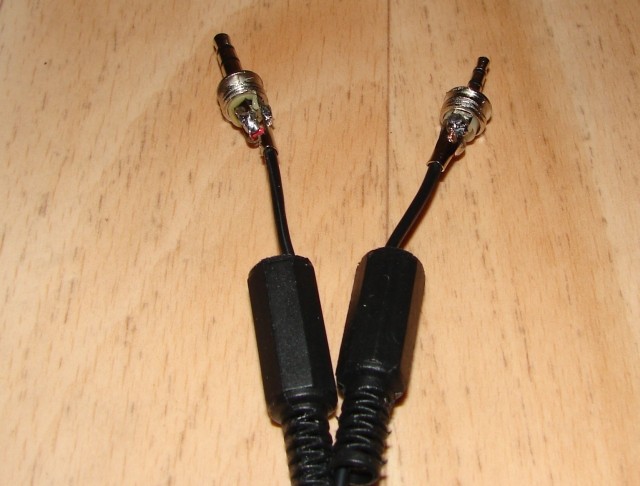

L'estremità opposta del cavo radio e composta da un Jack da 3,5 e uno da 2,5

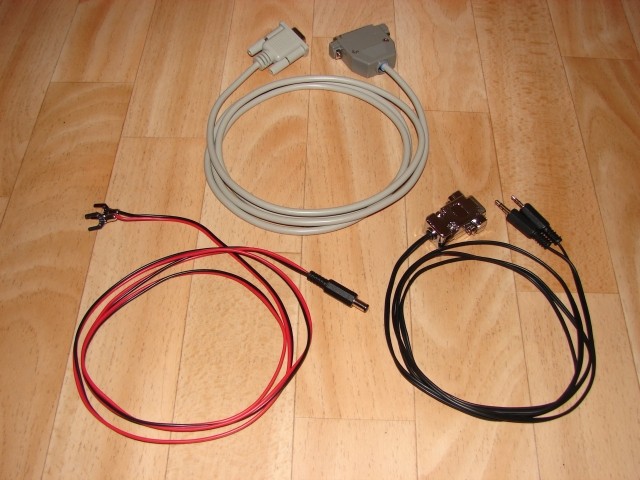

Foto di gruppo con tutti e tre i cavi finiti

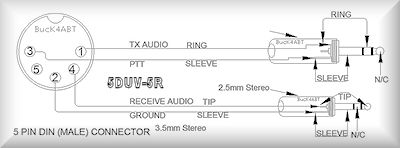

Se a qualcuno può interessare quello sotto è lo schema con l'esatta piedinatura per il Baofeng UV-5R
